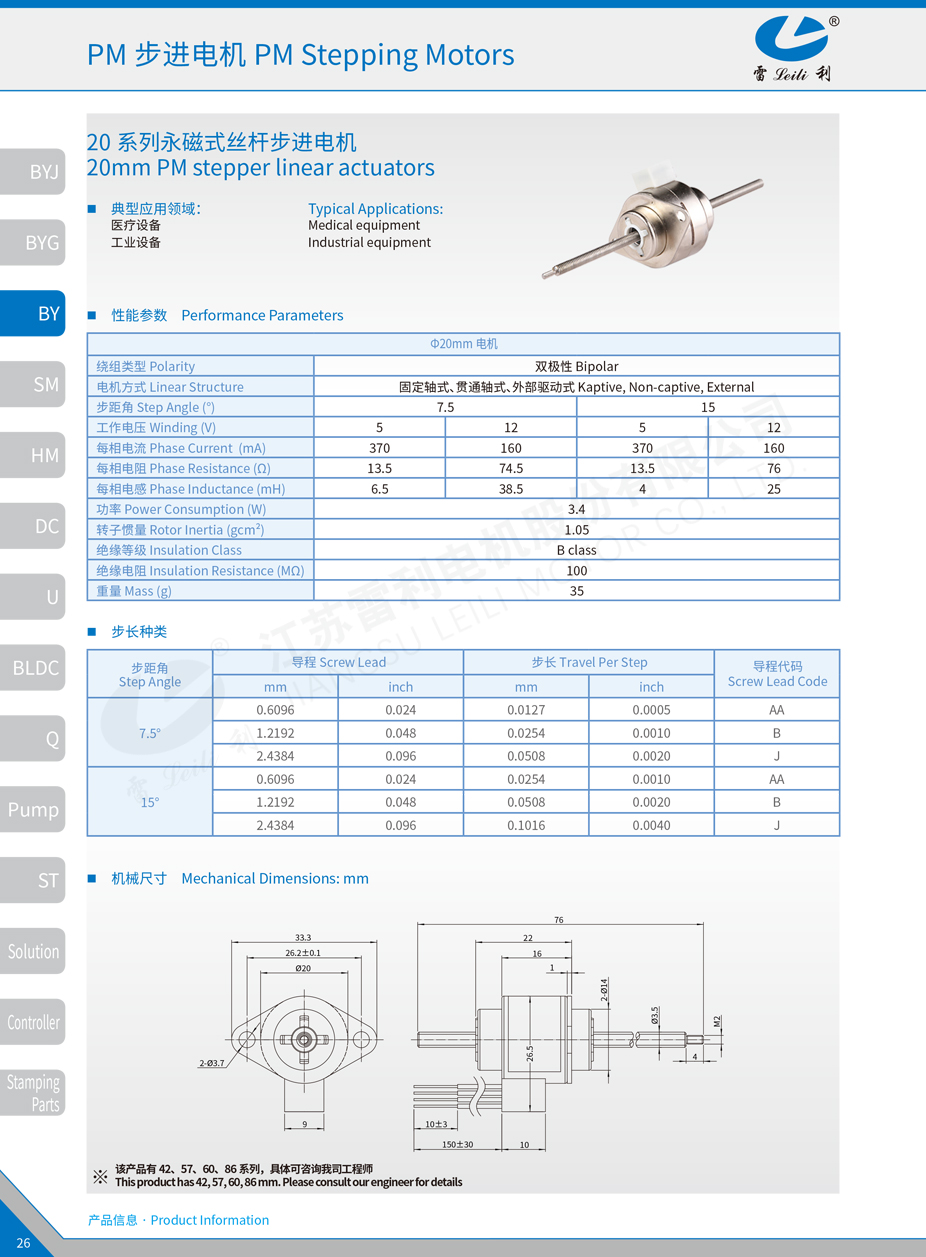

20系列PM永磁式絲桿步進電機
產品介紹
雷利永磁式絲桿步進電機有三種尺寸，外形尺寸分別為20mm,25mm,36mm,每一尺寸有三種結構可選--外部驅動式、貫通軸式和固定軸式。電機最大推力可達115N。
應用領域
工業控制：工業設備
運動健康：醫療器械
可選配零件
溫馨提示：
以下產品參數為標準產品，我司可以根據客戶的特殊需求做產品的設計、開發及生產。詳情請郵件聯系[email protected]。
以下產品參數為標準產品，我司可以根據客戶的特殊需求做產品的設計、開發及生產。詳情請郵件聯系[email protected]。
立即咨詢
PDF下載產品參數
| Φ20mm 電機 | ||||
| 繞組類型 | 雙極性 | |||
| 電機方式 | 固定軸式、貫通軸式、外部驅動式 | |||
| 步距角(°) | 7.5 | 15 | ||
| 工作電壓(V) | 5 | 12 | 5 | 12 |
| 每相電流(mA) | 370 | 160 | 370 | 160 |
| 每相電阻(Ω) | 13.5 | 74.5 | 13.5 | 76 |
| 每相電感(mH) | 6.5 | 38.5 | 4 | 25 |
| 功率(W) | 3.4 | |||
| 轉子慣量(gcm²) | 1.05 | |||
| 絕緣等級 | B | |||
| 絕緣電阻(MΩ) | 100 | |||
| 重量 | 35 | |||
步長種類
| 步距角 | 導程 | 步長 | 導程代碼 | ||
| mm | inch | mm | inch | ||
| 7.5° | 0.6096 | 0.024 | 0.0127 | 0.0005 | AA |
| 1.2192 | 0.048 | 0.0254 | 0.0010 | B | |
| 2.4384 | 0.096 | 0.0508 | 0.0020 | J | |
| 15° | 0.6096 | 0.024 | 0.0254 | 0.0010 | AA |
| 1.2192 | 0.048 | 0.0508 | 0.0020 | B | |
| 2.4384 | 0.096 | 0.1016 | 0.0040 | J | |
機械尺寸
